방산제품

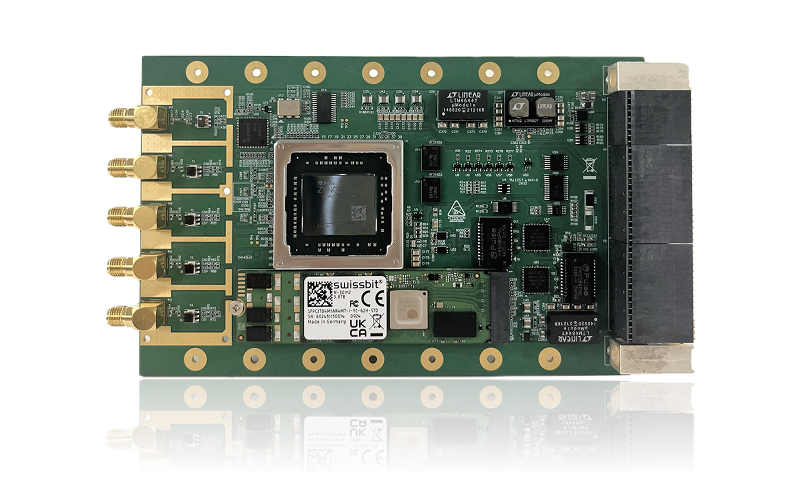

  • RFSoC기반 디지털수신판

    • SPEC
      • Core Xilinx Zynq UltraScale Gen3(XCZU47DR / XCZU48DR)
      • Interface - VPX 기반 PCI Express(Gen 1, 2, 3)
        - 10G Aurora
        - Ethernet- RS232 / RS422
        - SPI
      • Memory NVMe / Flash / SD Card / DDR4
      • S/W Peta Linux
    • patent
      -

  • 고출력증폭반(SSPA)

    • SPEC
      • 주파수 C-Band
      • 입력 신호 세기 -10~ 0 [dBm]
      • 출력 신호 세기 - 저출력 모드 : 24 [dBm] ± 1 [dB]
        - 고출력 모드 : 44 [dBm] 이상
      • 운용 대역폭 8 [MHz]
      • 대역 내 평탄도 - 8MHz : ± 0.25 [dB] 이내
        - 운용 대역폭 : ±0.5 [dB] 이내
      • 출력 특성 (@ + 44 [dBm] 이상)
        - 인접채널간섭 : -23 [dBc] 이하
        - 불요파 : -60 [dBc] 이하
        - 고조파 : -30 [dBc] 이하
      • 전원 입력 +27~ +29 [VDC]
      • 통신 방식 Bust 형태 RF 입력 및 지시신호를 받아 출력
      • 제어 수행 RS-422 인터페이스로 제어 및 상태 정보 제공
      • 상태 정보 - 순방향 출력신호세기 / 역방향 출력신호세기
        - VSWR 상태
        - 소모 전류
        - 입력 전압
        - 온도
    • patent
      -

  • X-Band 레이다용 파형발생모듈

    • SPEC
      • 파형발생기능 PT, LFM 파형 생성
      • 주파수 8.5~ 8.6 [GHz]
      • LFM 대역폭 0.5 [dB] 이내
      • LFM 평탄도 8 [MHz]
      • 펄스 Droop 0.3 [dB] 이내
      • 출력 레벨 - 송신 출력 : 42.5 [dBm] ±1 [dB]
        - 수신 CAL 단자 : 10.5 [dBm] ±1 [dB]
      • 고조파/ 불요파 65 [dBc] 이상
      • 정재파비 1.7 : 1 이하
      • 펄스폭 0.5 ~ 5.0 (Duty : 15% 이상)
      • 펄스 상승/하강 시간 50 [ns] 이하
      • 전원 입력 +25, +12, +5 [VDC]
      • 기능 출력레벨제어, 통신 제어/응답, 시스템클럭 변환, BIT 점검
    • patent
      -

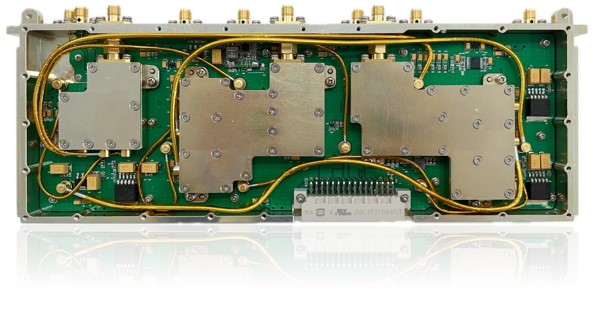

  • X-Band 레이다용 4채널 하향변환모듈

    • SPEC
      • 운용주파수 - 입력 : X-Band
        - 출력 : P-Band
      • 채널수 4 [개]
      • 크기 120*100*27 [mm]
      • 이득 30[dB] 이상
      • 이득조정 0~30 [dB]
      • 잡음지수 7[dB] 이하
      • 출력P1dB +12 [dBm] 이상
      • 전원 +12[VDC]· 소모전력 : 15[W] 이하
      • 제어 I²C/ SPI / LVTTL
      • 기능 - 저잡음증폭/ 주파수 하향변환
        - 국부신호자체 발생 (REF. CLK 입력)
        - 경로 점검 및 점검 결과(BIT)전송ㅤ
        - 이득조정
    • patent
      -

  • Ku-Band 레이다용 빔조향모듈

    • SPEC
      • 파형발생기능 PT, LFM, 시스템클럭 파형생성
      • 주파수 0.91 ~ 1.14 [GHz]
      • LFM 대역폭 40 ~ 500[MHz]
      • LFM 평탄도 0.3 [dB] 이내
      • 고조파/불요파 60 [dB] 이하
      • 정재파비 1.7 : 1 이하
      • 입력 전원 +12, +5 [VDC]
      • 기능 - 다채널 송수신모듈 크기, 위상제어
        - 빔연산
        - BIT 점검
    • patent
      -

  • Ku-Band 레이다용 하향변환모듈

    • SPEC
      • 운용주파수 - 입력 : Ku-Band
        - 출력 : VFH
      • 채널수 3 [개]
      • 크기 268*90*39 [mm]
      • 이득 36[dB] 이상
      • 잡음지수 14[dB] 이하
      • 출력P1dB +10 [dBm] 이하
      • 전원 +12[VDC]· 소모전력 : 21[W] 이하
      • 기능 - 주파수 하향변환
        - Beat 주파수 생성
        - 모노펄스 보정
        - 국부신호 생성
    • patent
      -

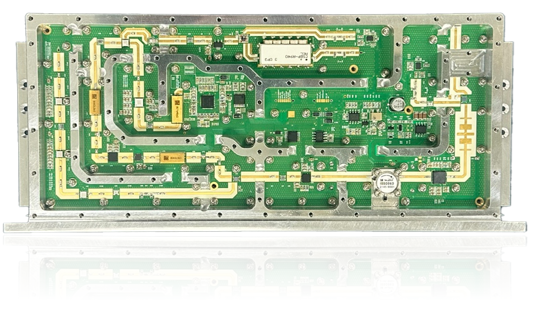

  • X-Band 레이다 시스템용 파형발생기

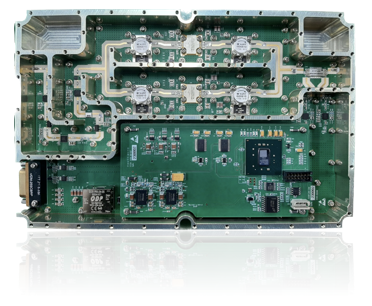

  • 반도체형 고출력 증폭 모듈 제어기

  • K-Band 레이다 시스템용
    디지털신호처리기

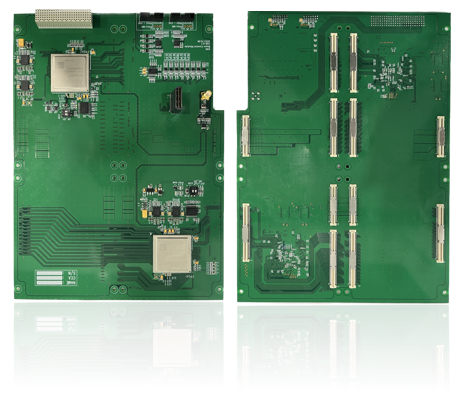

  • 이더켓 보드

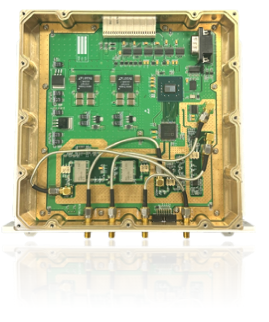

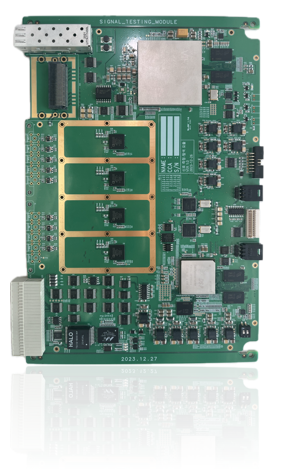

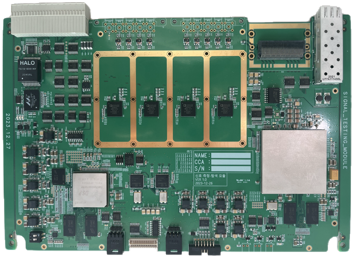

  • 신호측정모듈

  • K-Band 레이다 시스템용 디지털신호처리기

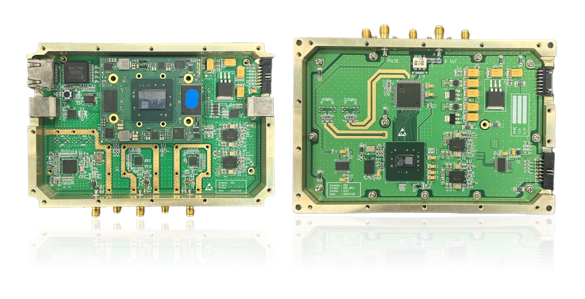

  • Xilinx Zynq 기반 디지털신호처리기

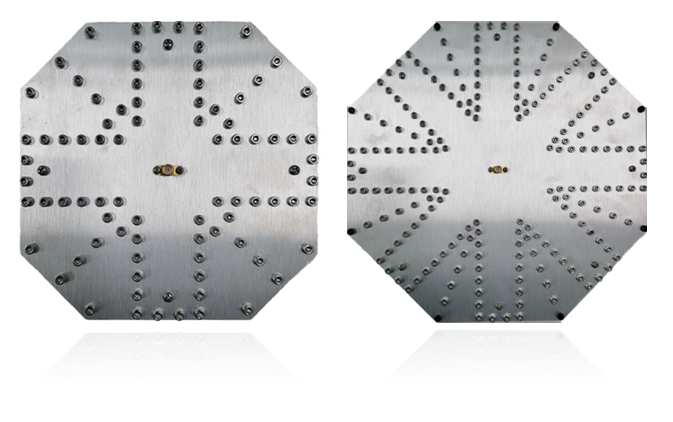

  • 고효율 공간결합기

  • 레이다 시스템용 빔조향 모듈
